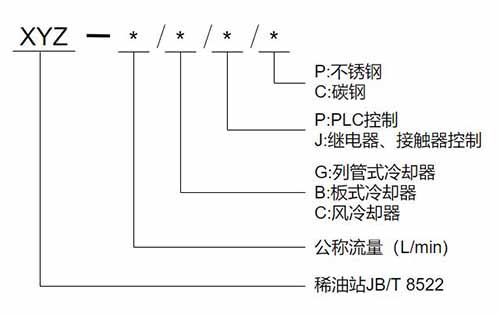

XYZ-*系列稀油潤滑站

稀油站的供油壓力≤0.6MPa；

供油溫度40±3℃；

過濾精度0.01~0012mm；

冷卻水溫度≤30℃；

冷卻水壓力0.2~0.5MPa；

熱交換器進油溫度50℃；

油溫溫降≤8℃；

產品詳情

油箱中可設回油磁網一體化過濾器，過濾效果好，易清洗、更換，且減少回油落差。

油箱上裝有溫度變送器，液位變送器，泵出口裝有壓力變送器，過濾器裝有差壓變送器，實現油溫、液位、壓力可控和報警，保證整套系統安全可靠。

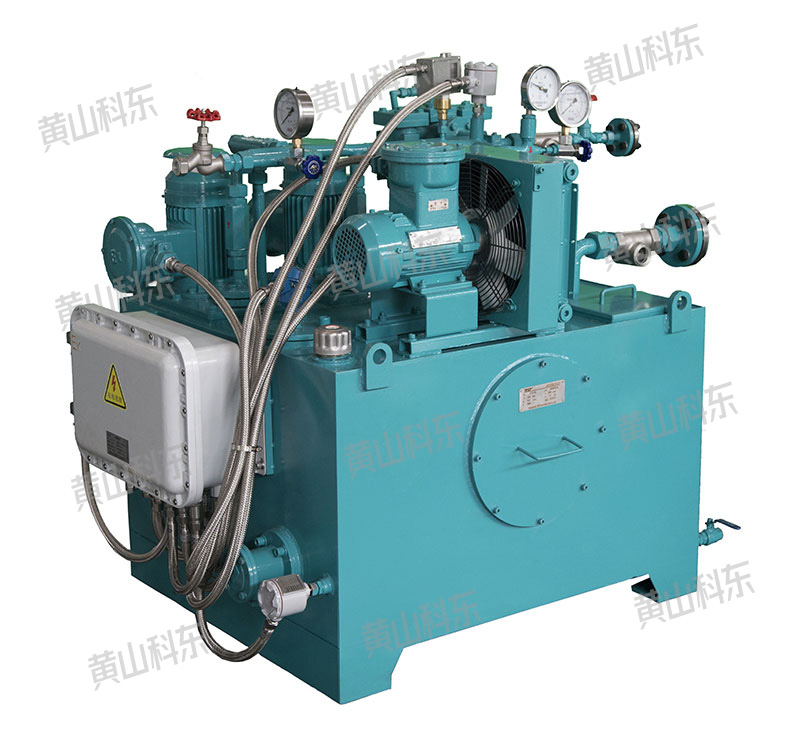

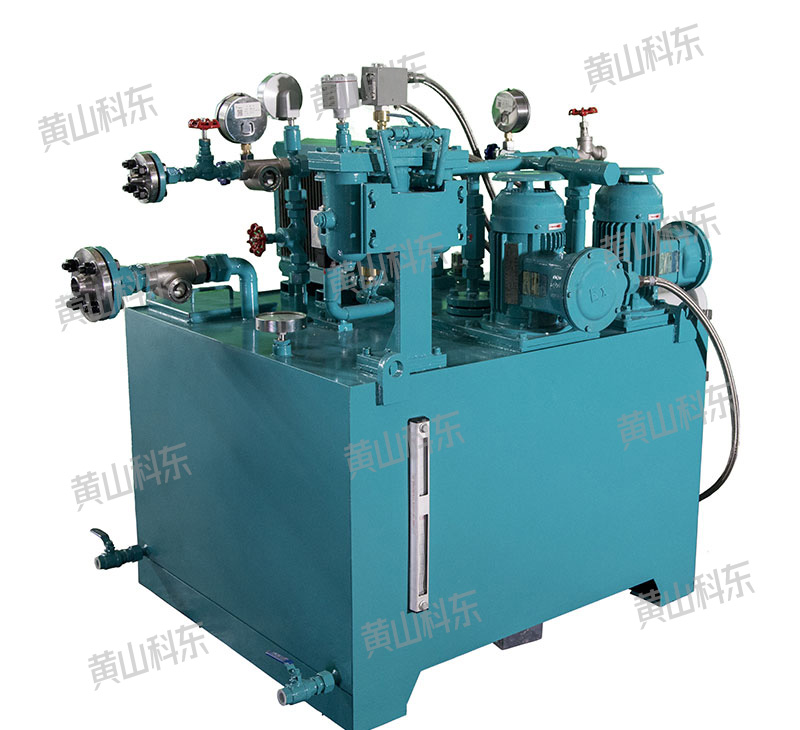

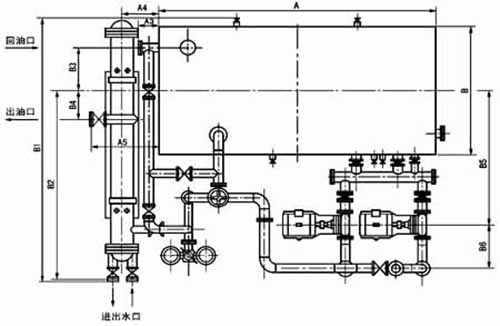

稀油潤滑站是由油站、高位油箱、電氣控制等組成，其作用是向外部機組軸承、軸瓦、齒輪等部位提供壓力和流量清潔、穩定的潤滑油。

潤滑油站系統核心是油站，油站主要由油箱、泵組、冷卻器、過濾器、粗濾器、蓄能器、控制儀表、閥門管道等組成。

潤滑油站系統廣泛的運用在石油、化工、冶金、電力、船舶、環保、建材等行業。

一、使用條件

本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISOVG22～VG460)。

稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

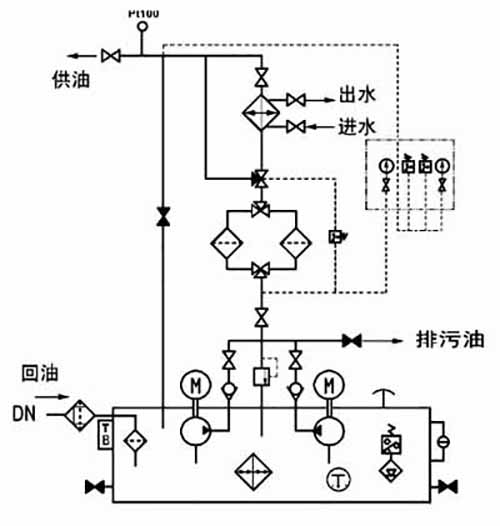

二、工作原理

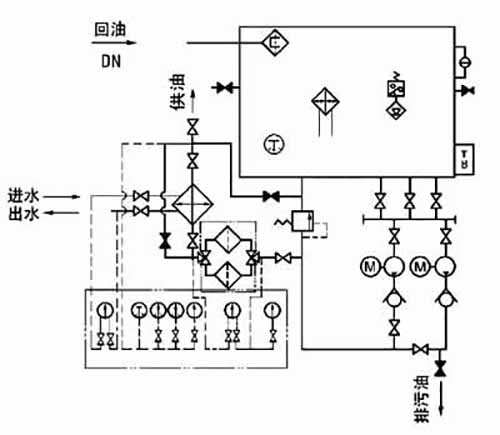

工作時，油液由螺桿泵、齒輪泵或離心泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。

油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。

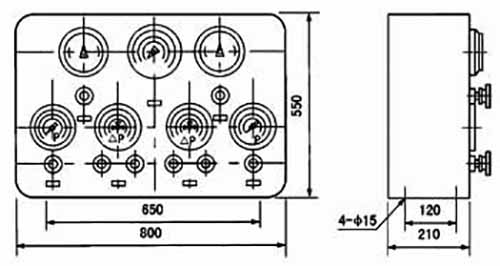

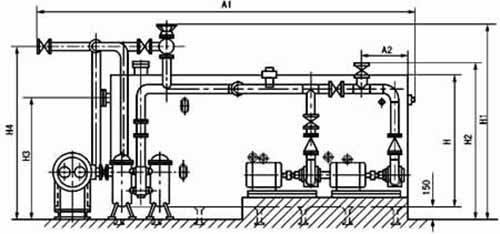

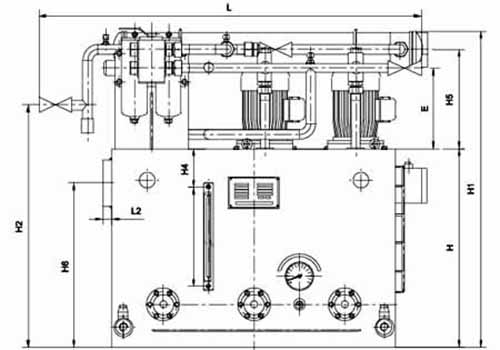

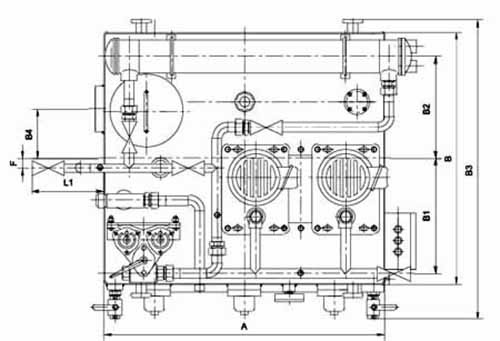

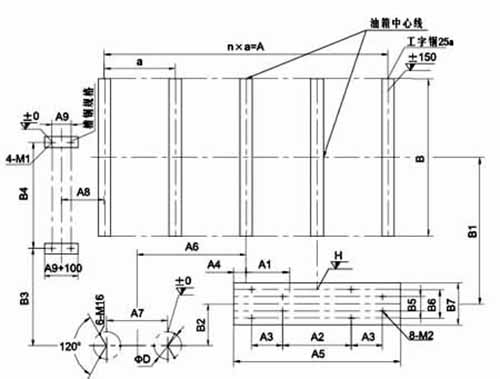

≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

三、結構特點

a）設有備用油泵，可保證向潤滑點連續供油。

b）過濾器放在冷卻器之前，可提高過濾和通過能力；更適合較高粘度的潤滑介質。

c）采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。

d）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。

e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。

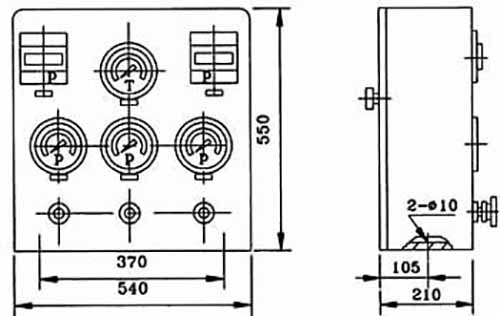

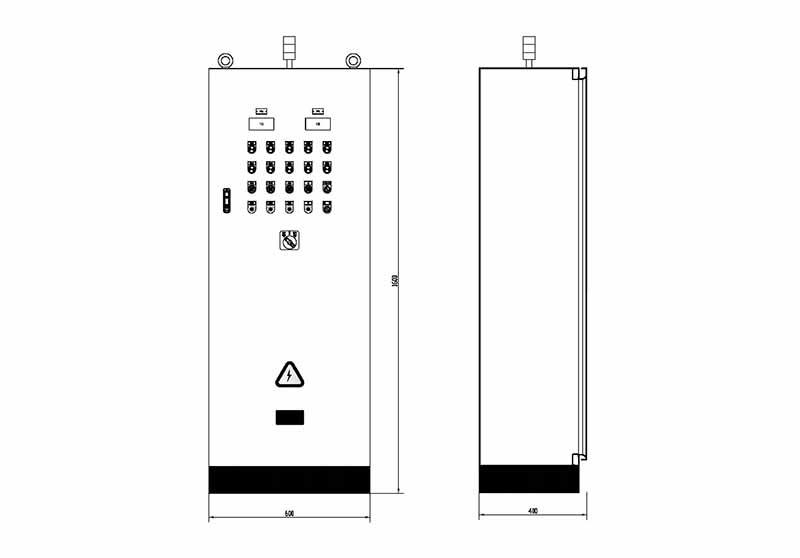

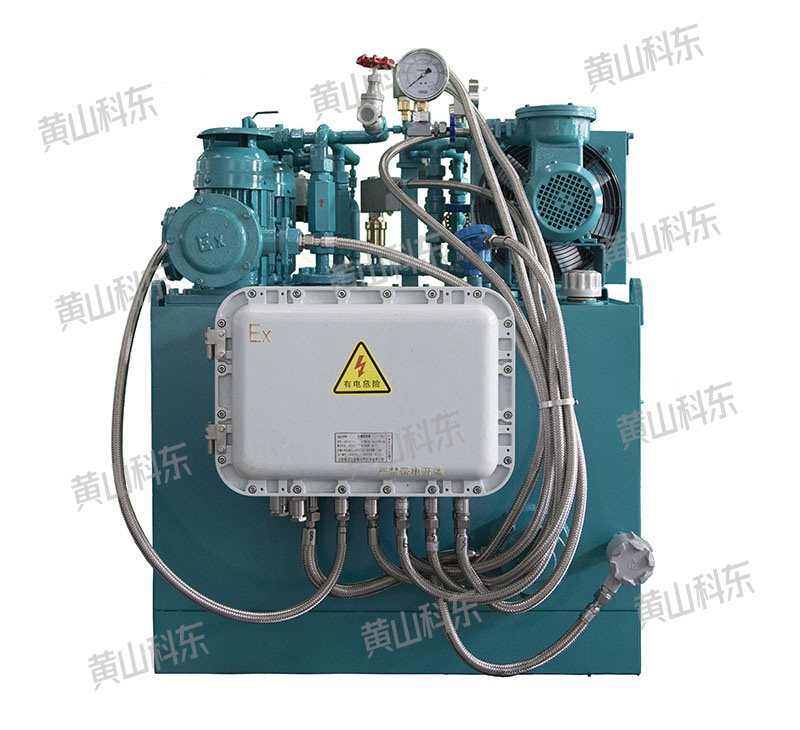

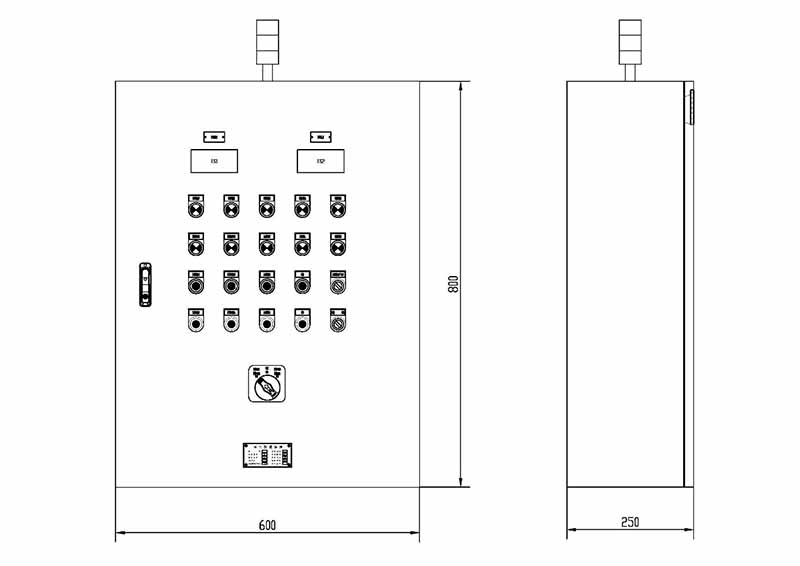

f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

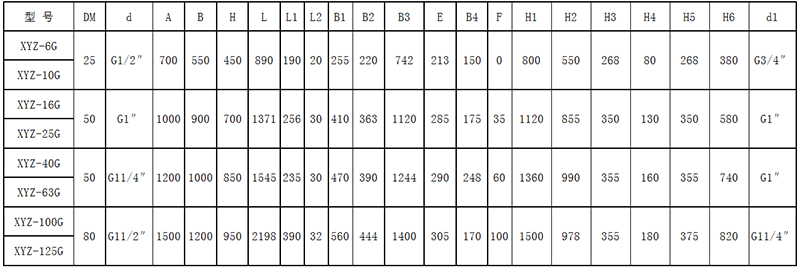

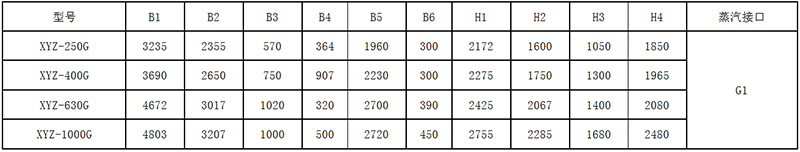

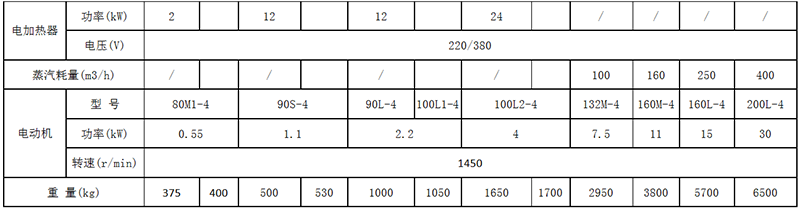

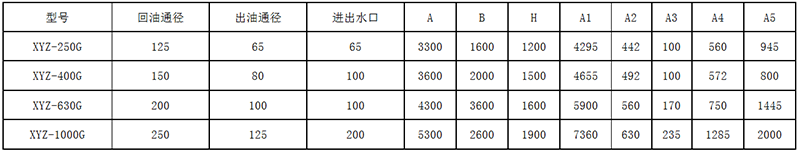

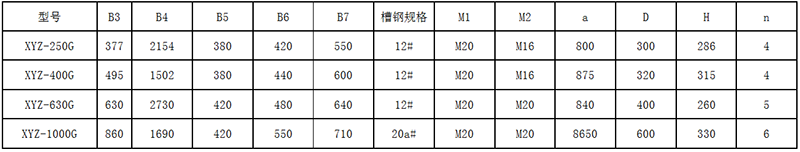

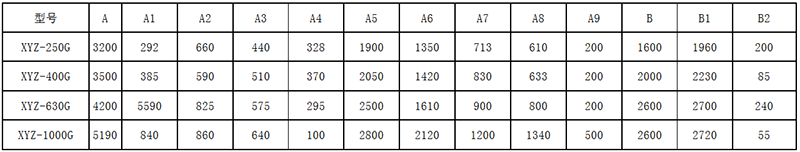

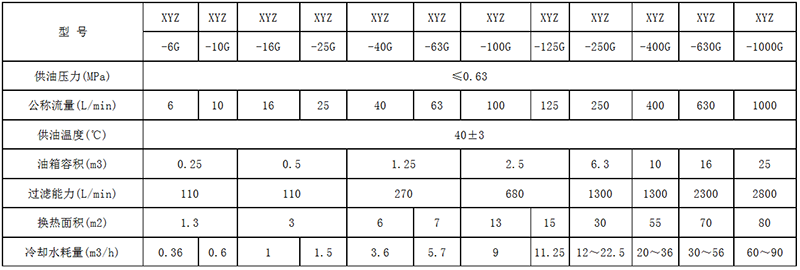

四、技術參數
